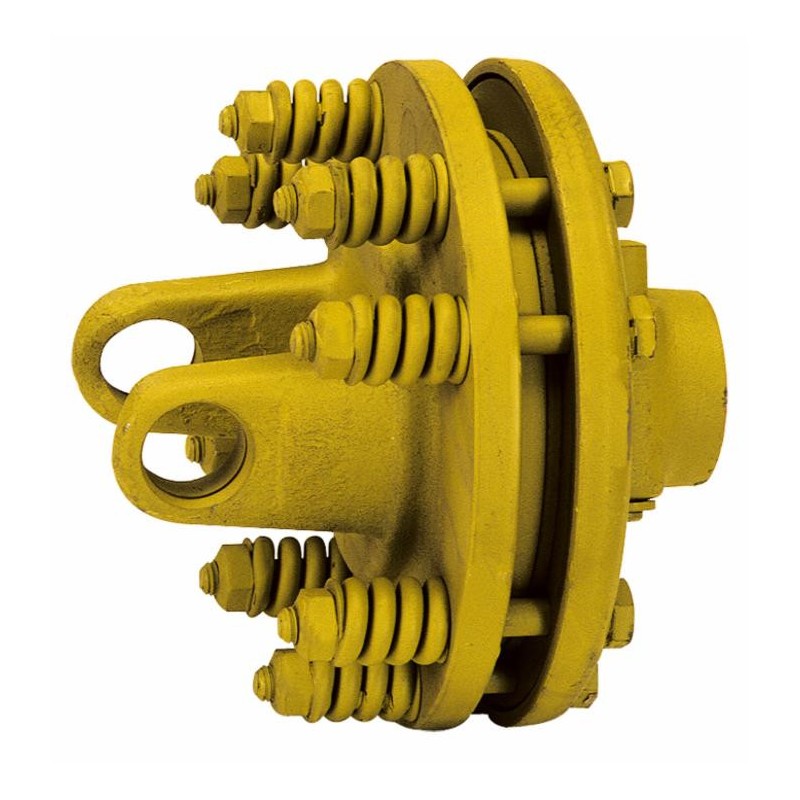

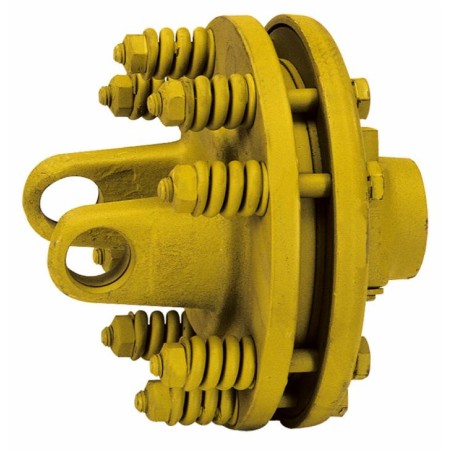

Limitatore a dischi di attrito FR2 per cardani cat. 6 con 2 dischi

Limitatore a dischi di attrito, modello FR2 e appartenente alla categoria 6.

Questo dispositivo è una componente aggiuntiva dell’albero cardanico.
Presenta una flangia dal diametro di 200 mm e una crociera di dimensioni 30,2x92 mm.

È composto da 2 dischi ed è caratterizzato da un profilo di tipo 1”3/8 Z6. Inoltre ha un mozzo dal diametro di 160 mm.

In grado di raggiungere una torsione massima di 1200 Nm, viene impiegato come organo di sicurezza, ha un’elevata resistenza agli agenti atmosferici e richiede minimi interventi di manutenzione.

Permette, assieme all’azione del cardano, di limitare e quindi di scollegare la trasmissione di potenza, mediante lo slittamento dei dischi, quando si verificano dei picchi di coppia improvvisi (ingolfamento dell'attrezzo) e quando è presente un'elevata coppia inerziale di avviamento.

Il dispositivo di sicurezza limitatore a dischi viene applicato sul lato attrezzo ed è possibile effettuare delle regolazioni agendo sulle sue 8 molle esterne.

Adattabile al riferimento originale BY-PY 639141001, ex 68.A9
